7.8.21 Contrôler le fonctionnement mécanique de la serrure de porte

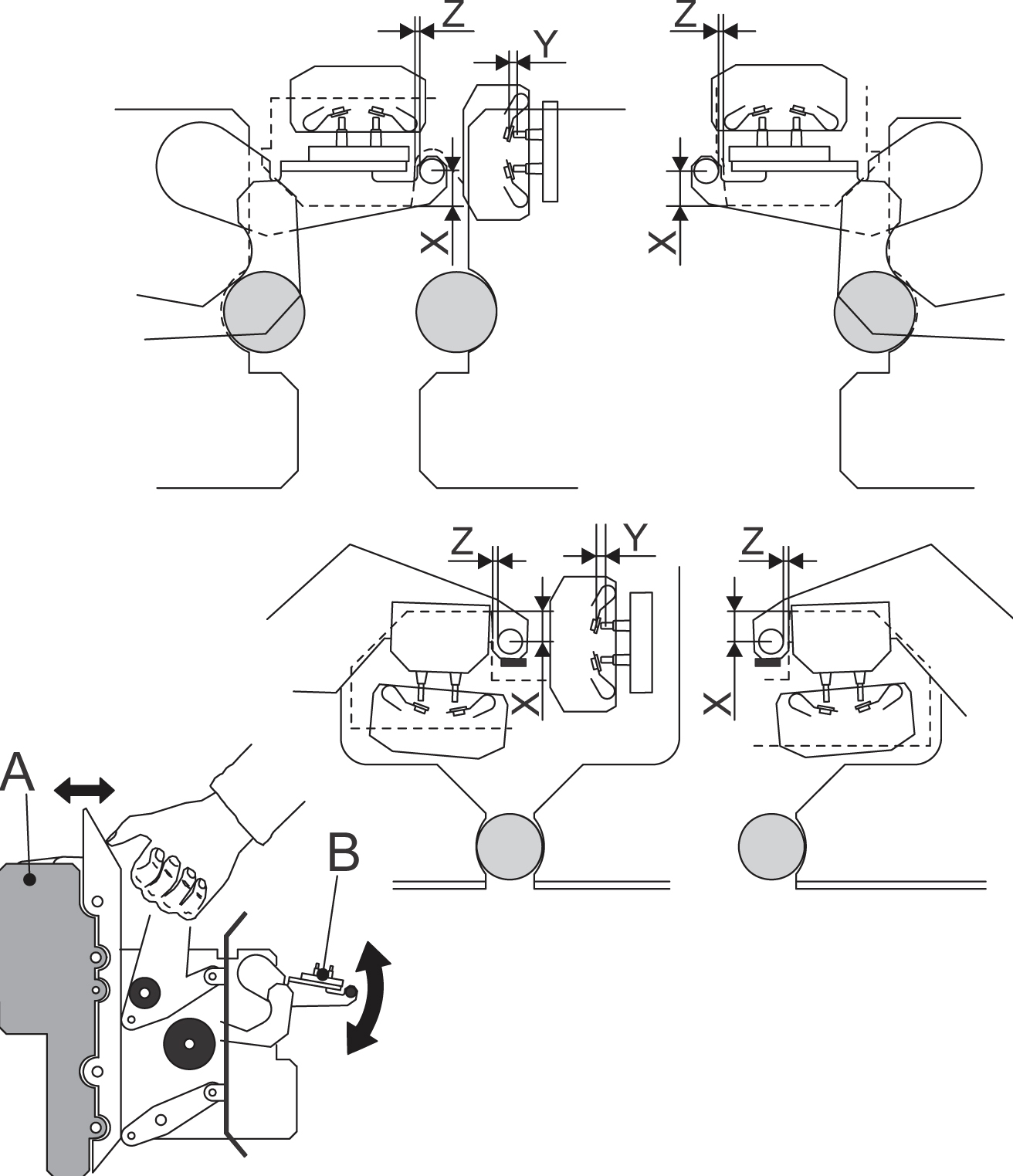

1.Maintenir la porte de cabine de l’ascenseur verrouillée avec la serrure de porte de cabine. Si la porte s’ouvre, interrompre le circuit de sécurité. 2.S’assurer que le crochet et le bec de serrure (B) se chevauchent de 7 mm minimum (X) lorsque le contact fonctionne. 3.S’assurer que le pont de contact pousse la surface de contact vers le bas de 3 mm minimum (Y). 4.S’assurer que le jeu entre le crochet de serrure et le bec de serrure a une valeur nominale de 2 mm (Z). 5.S’assurer que les contacts sont propres et présentent une usure minimale (métal visible). 6.S’assurer que le pont de contact est aligné avec le milieu des trous du contacteur (pas de contact avec les bords des trous). 7.S’assurer que les connexions électriques sont correctement serrées et fixées. 8.Vérifier que le crochet de serrure (B) bouge librement quand la glissière de serrure est poussée (A).
Informations connexes : –ASG-03.12.036
