7.8.24 Contrôler le coupleur et les roulettes de porte
1.S’assurer que les roulettes (D) se trouvent au milieu des glissières du coupleur. Le jeu de fonctionnement doit être au moins de 8 mm, avec une valeur nominale de 13 mm. Exception : les guides 1 avec verrouillage de cabine ou certains coupleurs avec interface pour modernisation d’ancien verrouillage. 2.S’assurer que le système de couplage de porte s’engage correctement. Vérifier également l’engagement avec les galets. 3.S’assurer que le système de couplage de porte fonctionne silencieusement. 4.S’assurer que les roulettes (D) tournent librement. 5.Ajuster les roulettes de serrure de la porte palière : A.   Monter sur le toit de la cabine. Déplacer la cabine jusqu'au niveau de palier le plus haut lors de la manoeuvre d'inspection. B.   Positionner l’outil au-dessus de l’opérateur en fonction des marquages.

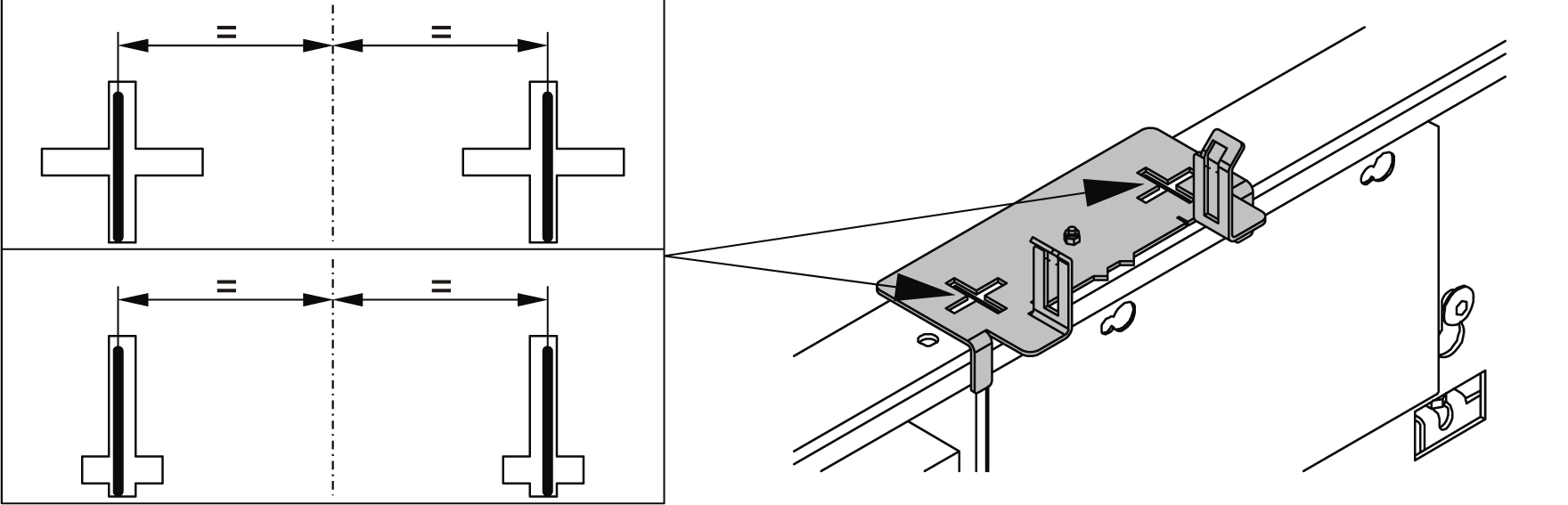

KM50090209D01, KM51104353D01, KM50090229D01 :

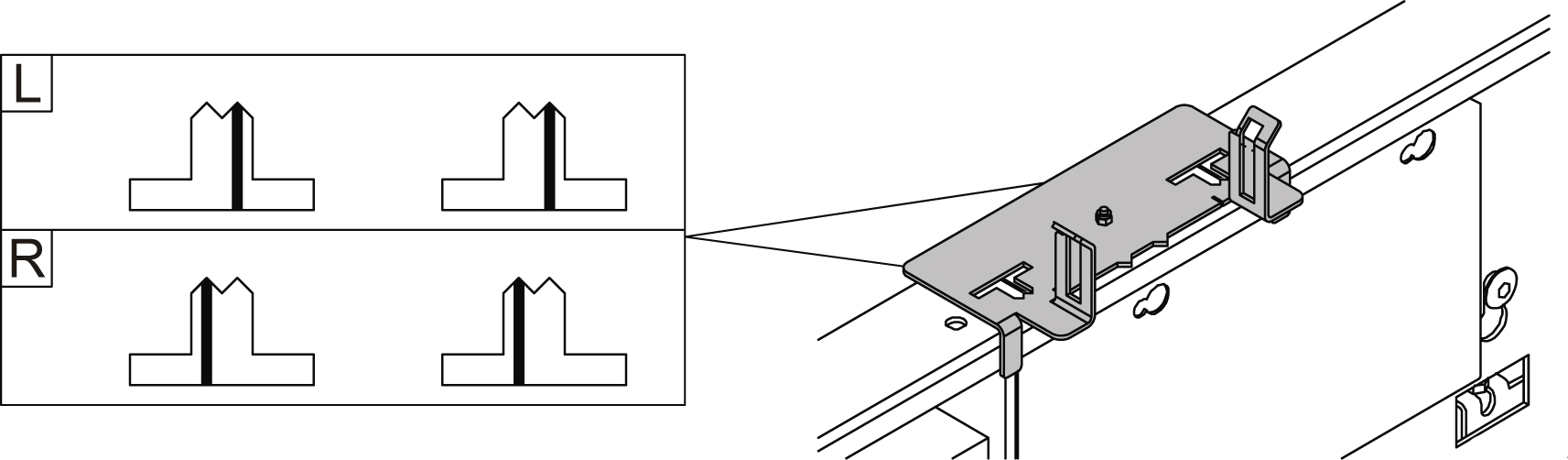

KM50317465D01 :
L = Porte à ouverture sur la gauche R = Porte à ouverture sur la droite OU ouverture centrale

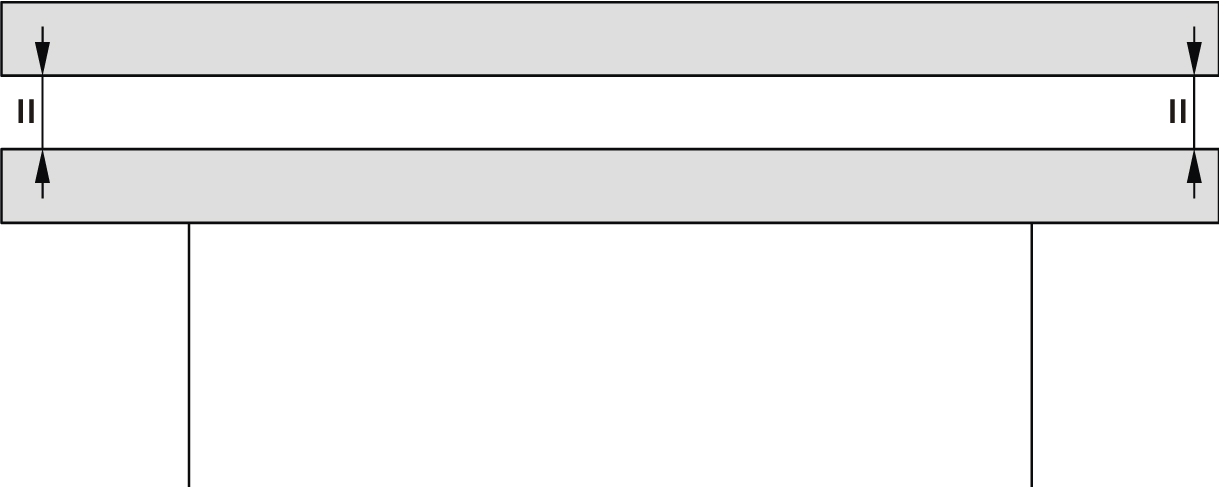

C.Vérifier que le mécanisme de la porte palière et l’opérateur de la porte cabine sont parallèles.
